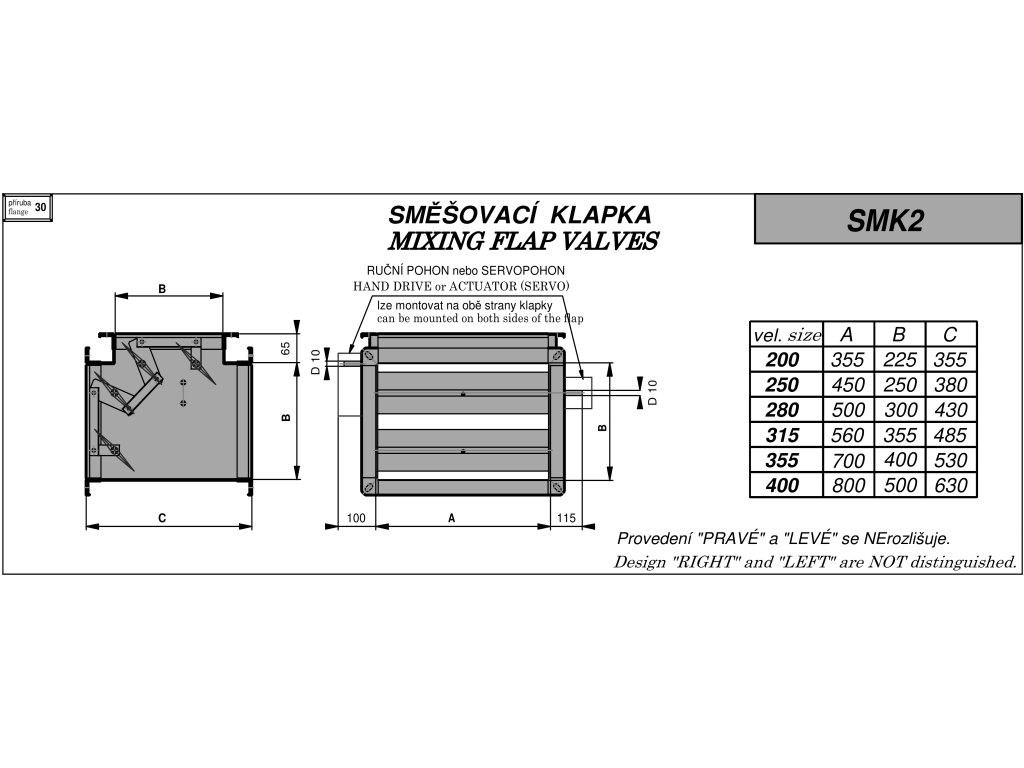

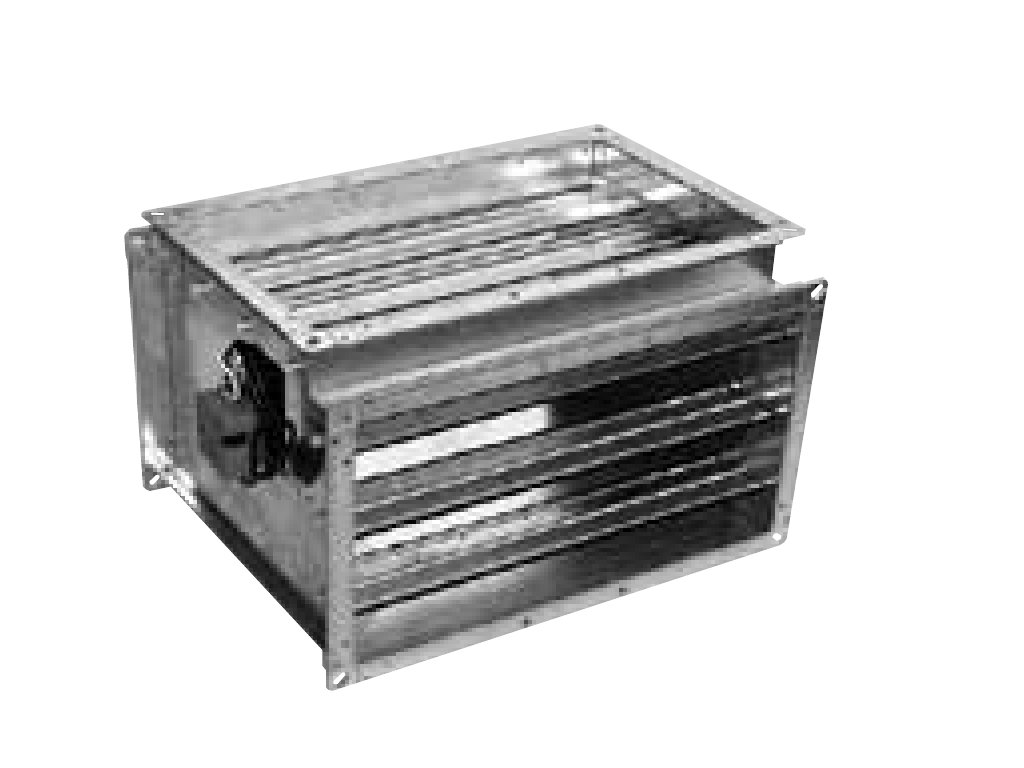

SMK2 315-SP NM24A-SR servopohon NM-SR pro průmyslový větrací systém Alteko TERNO-S

Detailní popis produktu

Servopohon NM-SR pro průmyslový větrací systém Alteko TERNO-S. Vhodné pro systém řady TERNO-S 315.

Související soubory

 Produktový katalog - regulace a příslušenství  Návod k použití, instalaci  Potvrzení o převzetí dokumentace (FTZÚ)  EU prohlášení o shodě (1)  EU prohlášení o shodě (2)  EU prohlášení o shodě (3)  EU prohlášení o shodě (4)  EU prohlášení o shodě (5)  Prohlášení o shodě (NV 163/2002 Sb.)  Technický, katalogový list / Technical catalogue

Technické informace

Listy klapek jsou souběžné a spřažené. Při otevírání jedné strany druhá strana zavírá. U servopohonů s označením SR je napájení 24V AC/DC a řízení 0 až 10V DC. Obě koncové polohy (otevřeno-zavřeno) lze omezit mechanickými dorazy na servopohonu. Ovládání lze montovat na libovolnou stranu klapky. Pro použití klapek v součinnosti s řídícími systémy REGU EASY a REGU ADi se standardně používají klapky s ovládacím napětím 24V (u EASY spojité a u REGU ADi tříbodové ovládání servopohonů). Při použítí řídícího systému REGAL se standardně používají klapky s ovládacím napětím 230V (servopohony s tříbodovým ovládáním). Pro regulaci směšování v závislosti na nastavené teplotě je dodáván regulátor SKR 10 nebo SKR 15 a potrubní čidlo ATC 10-V-…. Pro použití klapek v součinnosti s regulátorem SKR 10 nebo SKR 15 je nutno použít klapky se servopohony LM24A-SR nebo NM24A-SR.

Hlavní vlastnosti

• Maximální teplota dopravovaného vzduchu 85°C
• Vhodné pro systém řady TERNO-S 315
• Se servopohonem NM24A-SR - BELIMO servopohon,24V, (ovl. 0-10V)
