Soler & Palau TD 500/150-160 SILENT Ecowatt CAV tichý úsporný ventilátor do kruhového potrubí
Kód: V14355
Související produkty
Detailní popis produktu
Potrubní ventilátor TD 500/150-160 SILENT ECOWATT CAV s vestavěným čidlem průtoku vzduchu a kuličkovými ložisky. Úsporný a ultra tichý ventilátor do potrubí o průměru 150/160 mm. Průtok 150/400 m3/h.
Skříň

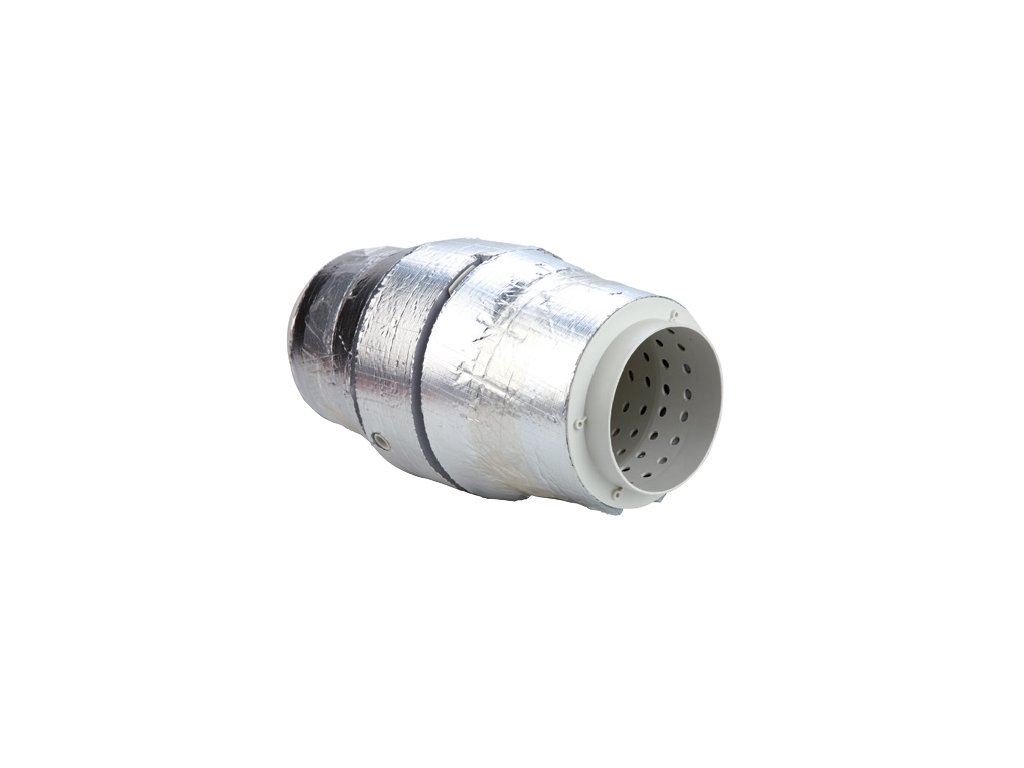

Skříň je vyrobena z kvalitního houževnatého plastu a obsahuje patentovaný vektorový hlukový absorbér. Konstrukce umožňuje snadnou demontáž motorové části.
Motor
EC motor s tepelnou a elektronickou ochranou proti přetížení. Ložiska kuličková. Krytí IP44. Pracovní teplota –20 °C až +40 °C.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru, je otočná o 360° pro připojení kabelu z libovolného směru.
Regulace otáček

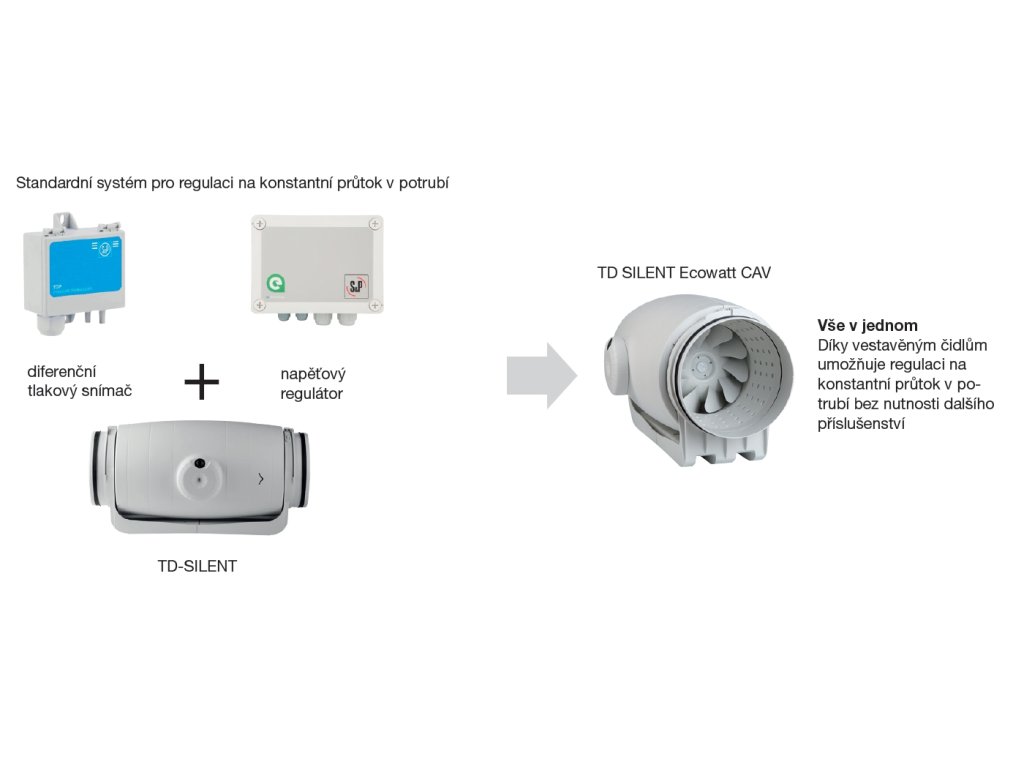

Ventilátor je vybaven snímačem umožňujícím provoz v režimu regulace na konstantní průtok vzduchu v potrubí, nastavení průtoku ve svorkovnici. Otáčky je také možno regulovat externím regulátorem otáček REB-Ecowatt nebo lineárně signálem 0–10 VDC od čidla teploty, vlhkosti nebo CO2.
Montáž
Montáž je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory jsou díky svému velmi nízkému profilu, vysoké účinnosti a nízké hlučnosti vhodné pro náročné aplikace, kde se uplatní také jejich velmi úsporný chod. Vhodné jsou také pro DCV aplikace (větrání řízené skutečnou spotřebou). Díky vestavěným čidlům umožňují regulaci na konstantní průtok v potrubí bez nutnosti dalšího příslušenství.
Doplňkové parametry
| Kategorie: | Ventilátory TD SILENT Ecowatt CAV pro režim konstantního průtoku |
|---|---|
| Hmotnost: | 6 kg |
| Průměr potrubí (připojení) [mm]: | 150, 160 |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 251-500 |
| Kategorie příkonu [W]: | 0-50 |
| Napětí: | 230 V |
| Akustický tlak - do okolí (dB(A)): | 31/43 |
| Akustický tlak - sání (dB(A)): | 30/44 |
| Akustický tlak - výtlak (dB(A)): | 23/33 |
| Akustický tlak (hlučnost) (dB(A)): | 23/33 |
| ? Krytí: | IP 44 |
| Kuličková ložiska: | Ano |
| Materiál: | Plast |
| Proud (A): | 0,05/0,3 |
| Průtok (0 Pa) (m3/h): | 150/400 |
| Příkon (W): | 5/40 |
| Teplota (°C): | -20 až +40 |
| Typ konstrukce: | Diagonální |
| Motor: | EC |
| Tichý: | Ano |
| Umístění: | Do potrubí |
| Hmotnost (kg): | 6 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| Rozměr F: | 250 |
| Rozměr Průměr D: | 221 |
| Rozměr A: | 484 |
| Rozměr C: | 274 |
| Rozměr H: | 134 |
| Rozměr G: | 96 |
| Rozměr E: | 116 |
| Rozměr Průměr B: | 147 |
