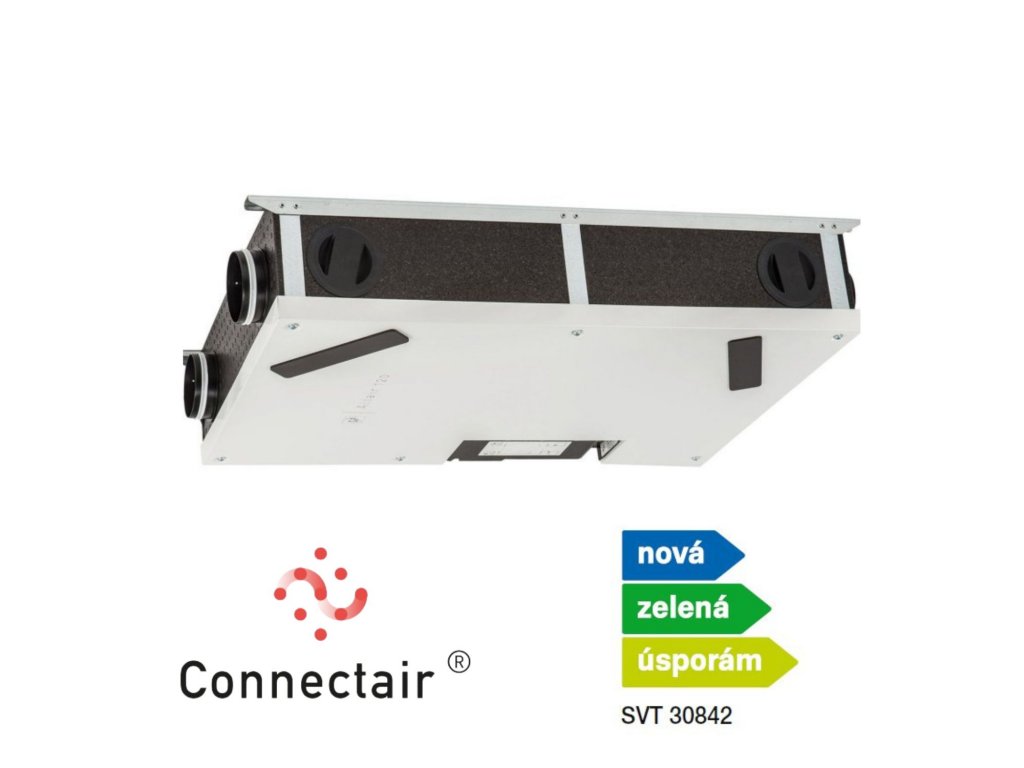

ALTAIR 120 H větrací jednotka s rekuperací tepla
Kód: V18538
Související produkty
Detailní popis produktu
Ucelený větrací systém s malou jednotkou určený pro větrání bytů, bytových domů a rodinných domů. Jednotka je konstruována pro trvalý provoz.
Jednotka je součástí programu Nová zelená úsporám pod kódem SVT30842.Skříň

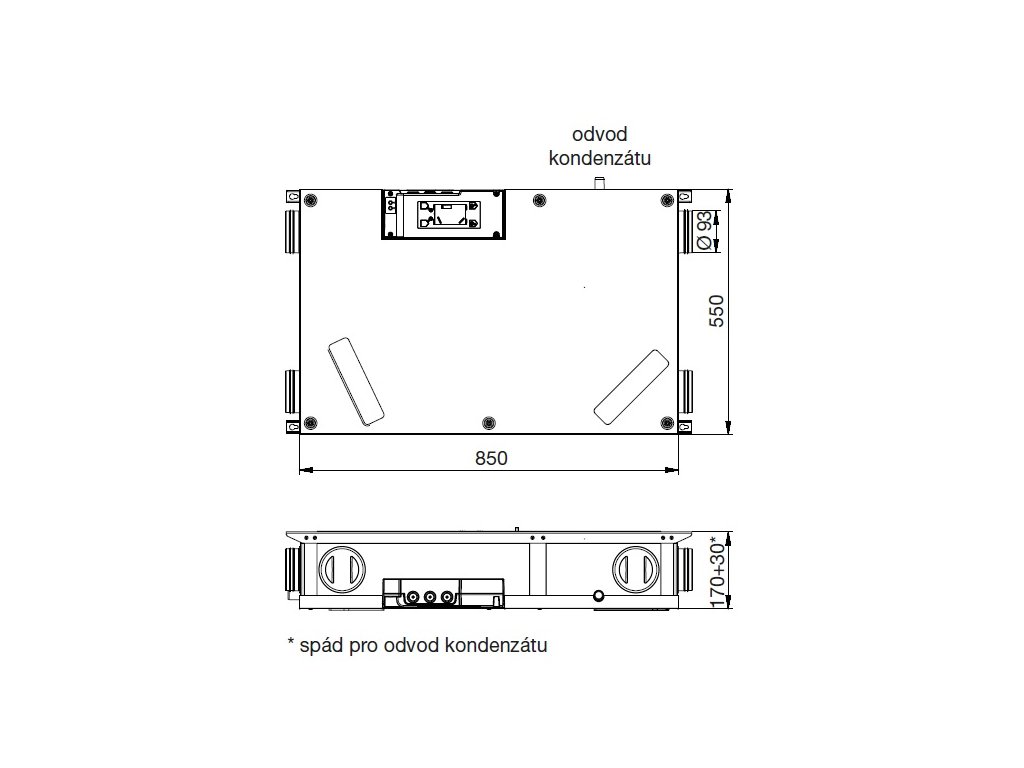

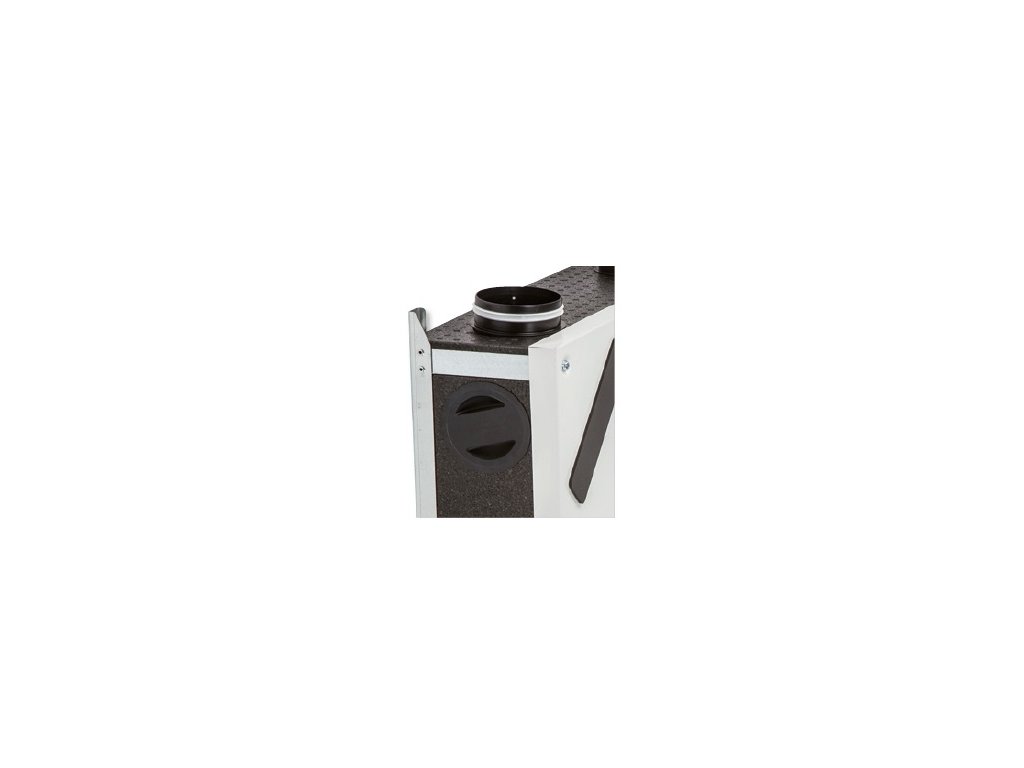

Skříň je z odolného pěnového extrudovaného polypropylenu s vysokou hustotou. Čelní kovový panel je opatřen bílou práškovou barvou. Připojovací kruhová hrdla Průměr 93 mm jsou osazena na vrchní a spodní straně skříně s možností jejich přetočení do bočních stran jednotky. Hrdla jsou opatřena dvoubřitým těsněním. Revizní přístup je z čelní strany jednotky.
Motor
Motory jsou jednofázové EC s nízkou spotřebou, 230 V / 50 Hz. Krytí IP21.
Rekuperace
Protiproudý výměník s účinností až 88 %. Výměník je přístupný po otevření čelního panelu.
Filtr
V jednotce jsou osazeny dva deskové filtry třídy G4 na sání i odtahu.
El. připojení
Z jednotky je vyveden třížilový napájecí kabel 230 V / 50 Hz, který není ukončen vidlicí (připojení do krabice).
Regulace

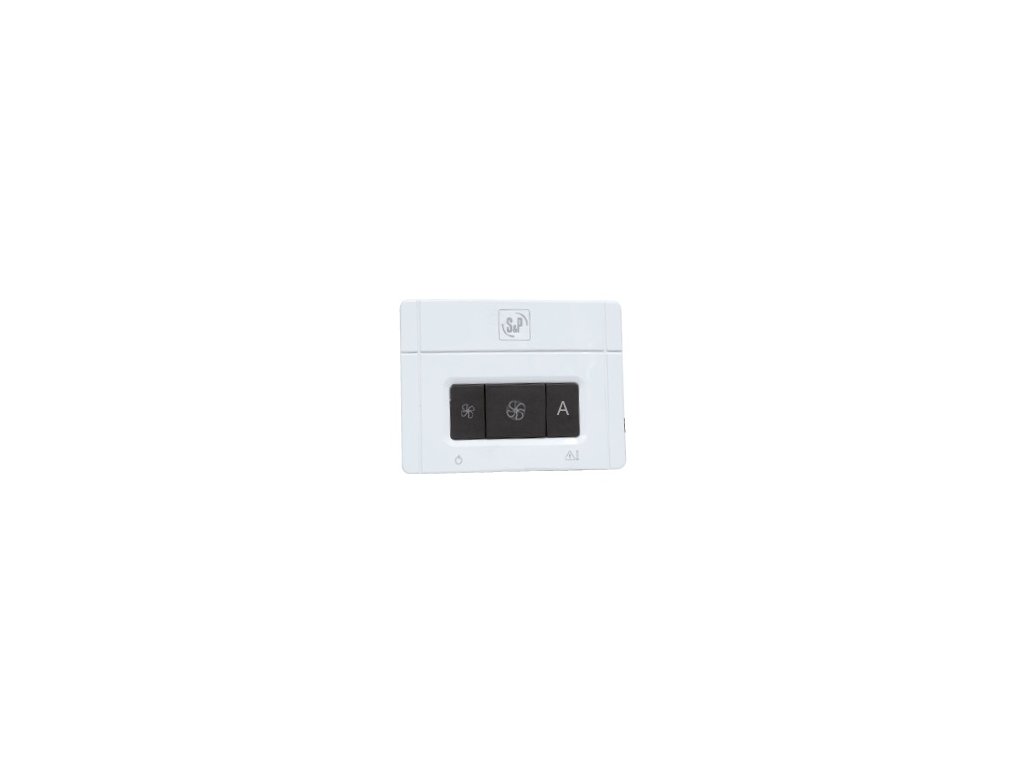

Jednotka je vybavena plně automatickým řídicím systémem s regulací průtoku podle relativní vlhkosti. Inovativní systém řízení s teplotními senzory a vlhkostním čidlem zabezpečuje plně automatický provoz trvalého větrání bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Součástí dodávky je drátový ovladač, který umožňuje přepnutí z automatického provozu na tři výkonové stupně otáček. Systém indikuje znečištění filtrů akustickým signálem nebo LED indikací na připojeném ovladači. Systém protimrazové ochrany zajišťuje provoz jednotky až do venkovní teploty -10 °C bez nutnosti dodatečného předehřevu či dohřevu vzduchu. Jednotku je možno nastavit pro provoz v automatickém nebo manuálním režimu.
Hluk
Akustický tlak je uveden v tabulce technických parametrů.
Montáž
Jednotka je určena k horizontální montáži pod strop do vnitřních prostor. Požadovaná teplota okolí je v rozmezí 10 až 50 °C. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro sejmutí čela jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem SF-P 138 a pro provádění periodických revizí elektroinstalace. V případě montáže jednotky nad podhled je nutný revizní otvor pro obsluhu.
Informace
Ucelený větrací systém s malou jednotkou určený pro větrání bytů, bytových domů a rodinných domů. Jednotka je konstruována pro trvalý provoz.
Pokyny
Díky vysoké účinnosti výměníku a inovativnímu systému řízení není nutný předehřev a dohřev. Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Výměna filtrů se doporučuje minimálně jednou ročně. Projektování systému AR Flex a jeho použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína se řídí platnými předpisy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.
Doplňkové parametry
| Kategorie: | Větrací jednotky s rekuperací tepla ALTAIR |
|---|---|
| Hmotnost: | 20 kg |
| Akustický tlak (hlučnost) (dB(A)): | 38 |
| Maximální výkon (W): | 53 |
| Napětí (V): | 230 |

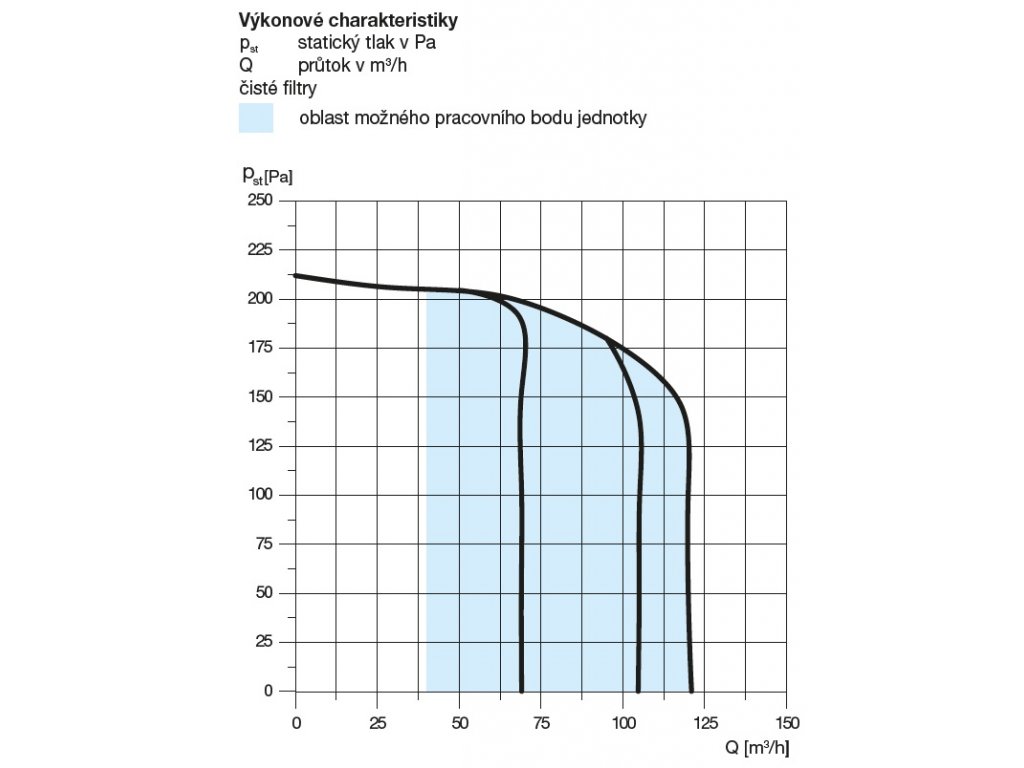

| Průtok (100 Pa) (m3/h): | 120 |
| Účinnost (%): | 88 |
| Hmotnost (kg): | 20 |
| Rekuperační výměník: | HRV - tepelný |
| ? Účinnost rekuperace: | 88% |
| Značka: | Soler & Palau |
| Kategorie účinnosti: | 81-90% |
| Velikost místnosti pro rekuperaci: | Menší |
| SVT kód: | SVT30842 |
Buďte první, kdo napíše příspěvek k této položce.
Přidat hodnocení
ZB
dotaz na by-pass
Zdeněk Burian
dotaz na by-pass
Zdeněk Burian
dobrý den,
má tato rekuperace funkci by-passu pro větrání v létě?
Odpovědět
Odpovědět
A
Bypass
Andrea
Bypass
Andrea
Dobrý den, funkcí bypass disponuje jednotka SABIK 210 , XFLAT HRV či XHOUSE 300 HRV B. Jednotka ALTAIR 120 H funkci bypass nemá.
