DOMEO 210 RD rekuperační jednotka

Detailní popis produktu

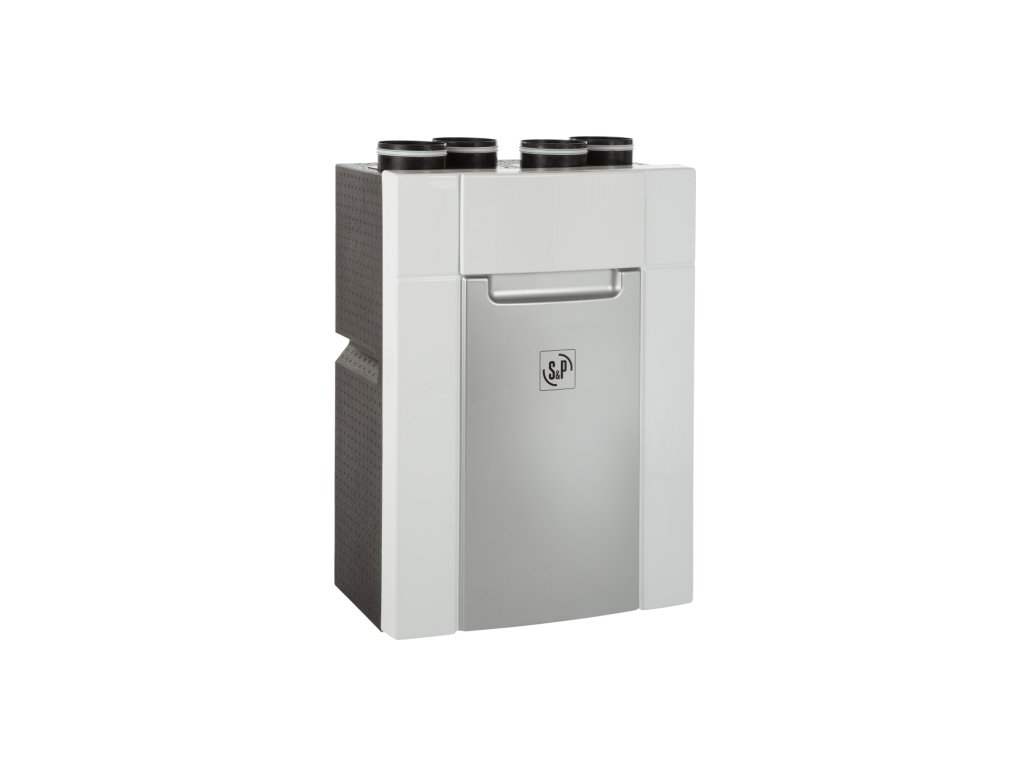

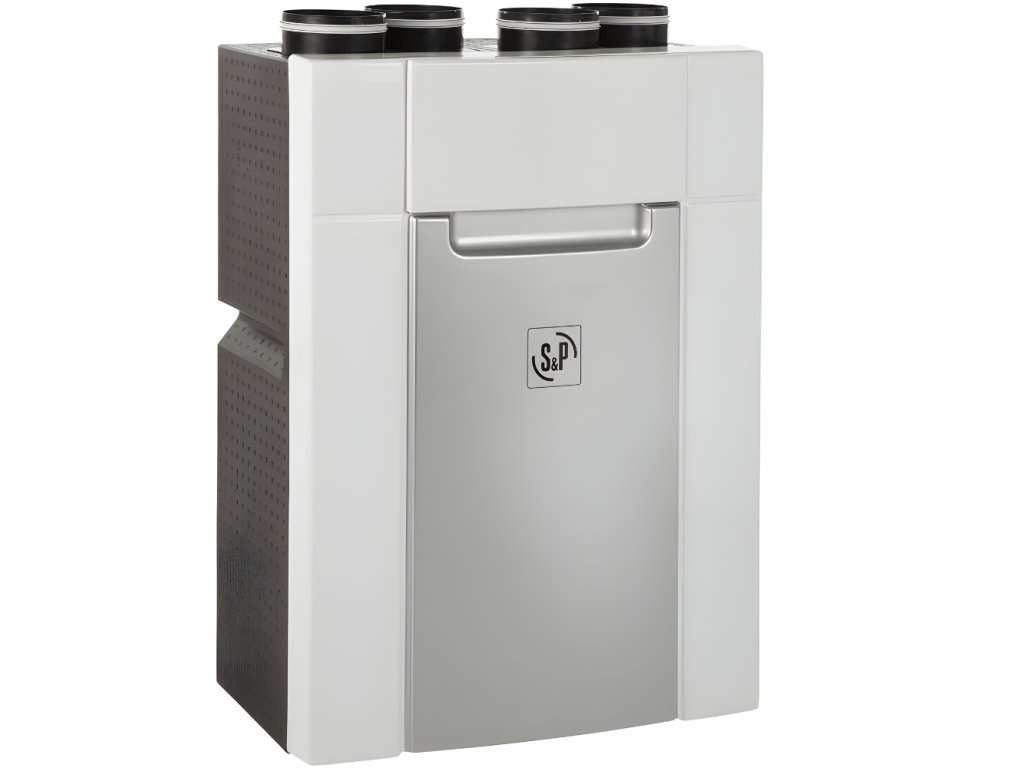

Centrální rekuperační jednotka Soler & Palau DOMEO 210 RD s vysokou účinností zpětného získávání tepla až 92 %. Model RD s konstantním průtokem. Jednotka je vybavena řídicím systémem, který indikuje znečištění filtrů, ovládá by-pass a umožňuje spuštění funkce zvýšeného provětrávání (BOOST). Rekuperace DOMEO jsou vybaveny EC motory a jsou tak výkonné a úsporné.

Jednotku lze spojit s nadřazeným systémem pomocí protokolu Modbus, který také umožňuje ovládání protimrazové ochrany a elektrického Ohřívače, které jsou volitelným příslušenstvím k jednotkám DOMEO.

Hlavní vlastnosti

• Konstantní průtok
• Bezdrátový ovladač
• Vysoká účinnost rekuperace až 92 %
• Úsporné EC motory

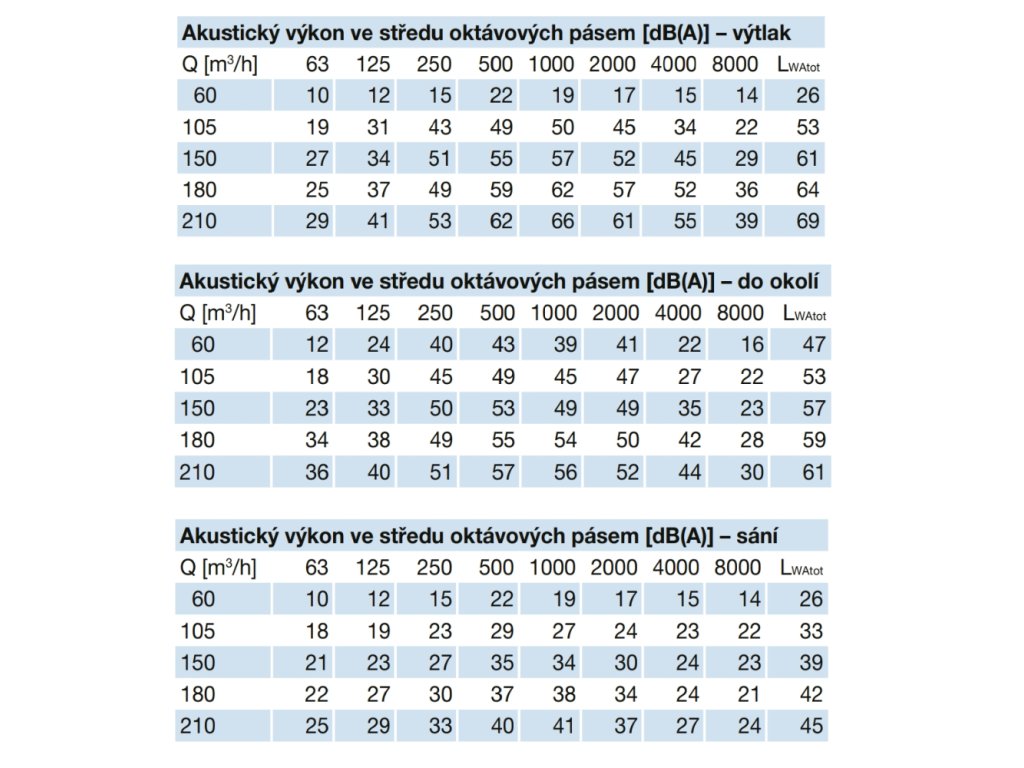

• Nízká hlučnost
• By-pass
• BOOST režim

Jednotka je součástí programu Nová zelená úsporám pod kódem SVT31189.

Technické vlastnosti

Skříň

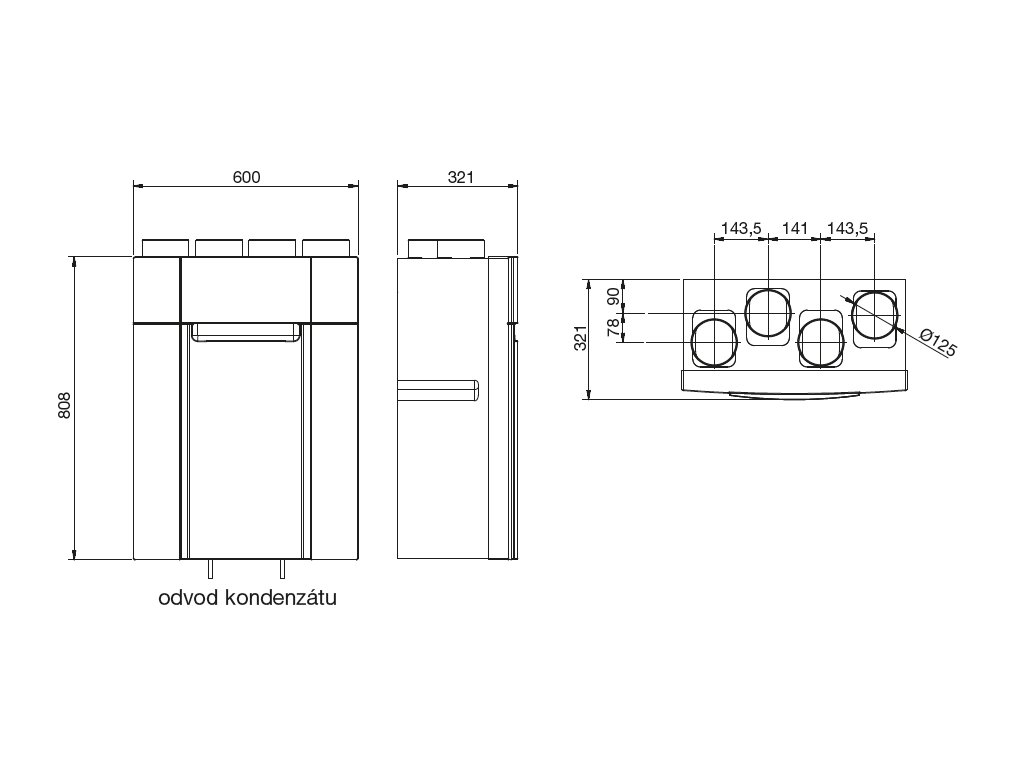

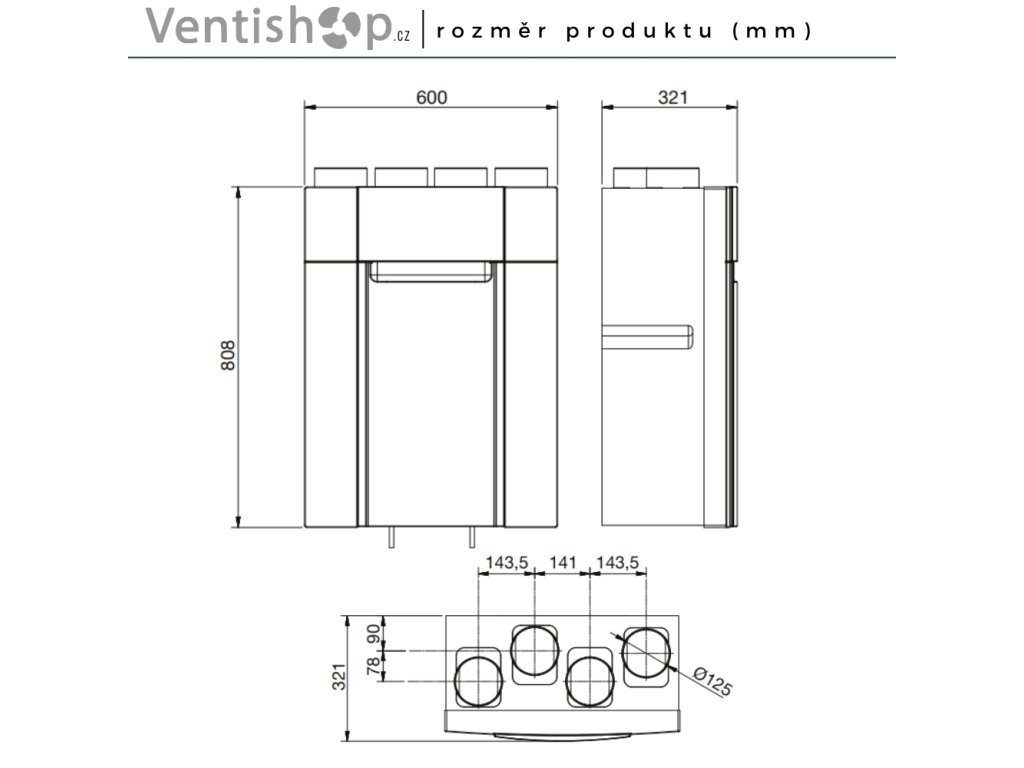

Skříň rekuperační jednotky je vyrobena z vysoce kvalitního EPP, zajišťujícího mimořádně nízké tepelné ztráty jednotky. Čelní panel jednotky je vyroben z kvalitního plastu. Hrdla (Průměr 125 mm) jsou umístěna na horní části skříně. Plně automatický obtok výměníku (by-pass) je standardně součástí jednotky. Jednotka je vybavena řídicím systémem, který indikuje znečištění filtrů, ovládá by-pass a umožňuje spuštění funkce zvýšeného provětrávání (BOOST).

Z jednotky je vyveden šestižilový 1,2 m dlouhý kabel určený pro přímé napojení ovladače a napájení. Motor je jednofázový EC 230 V / 50 Hz.

Ventilátory

Na sání odpadního vzduchu a sání čerstvého vzduchu je větrací jednotka vybavena radiálními ventilátory s dozadu zahnutými lopatkami a s EC elektromotory.

Výměník

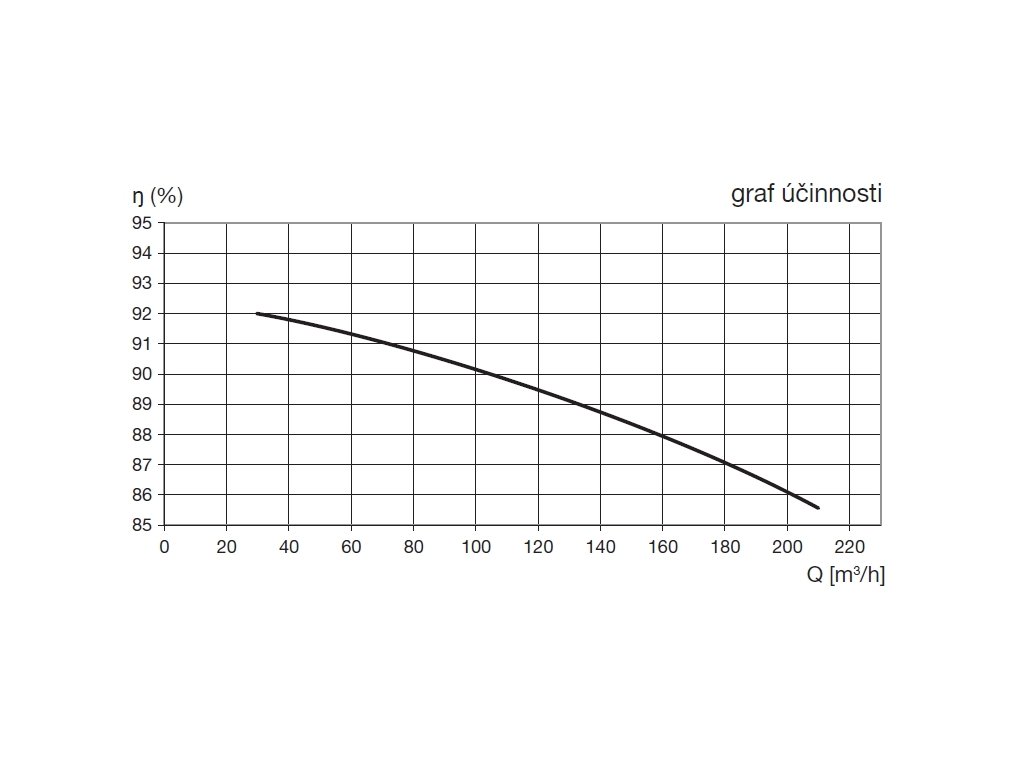

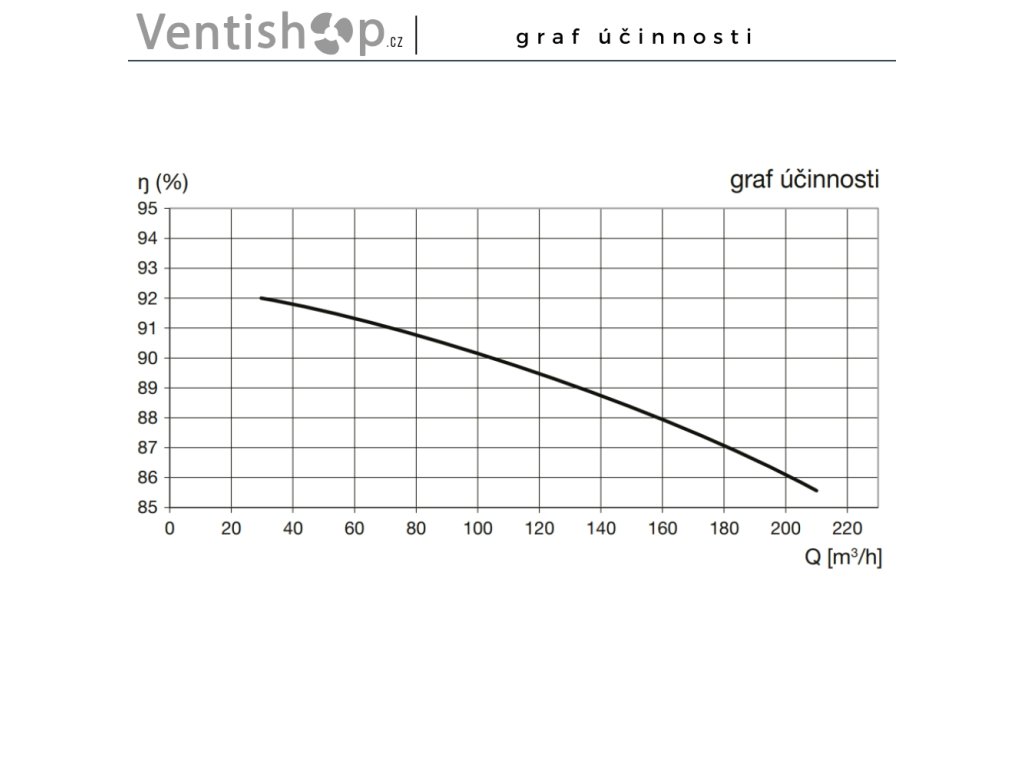

Jednotka je vybavena protiproudým pvc výměníkem s vysokou účinností zpětného získávání tepla až 92 %. Výměník je přístupný po demontáži čelní stěny jednotky. Obsahuje také řídicí systémem, který indikuje znečištění filtrů, ovládá by-pass a umožňuje spuštění funkce zvýšeného provětrávání (BOOST).

V letním období může být vzduch v jednotce veden obtokem mimo výměník, čímž je možné v noci částečně vychlazovat objekt.

Filtry

Na sání odpadního vzduchu je filtr třídy G4 a na sání čerstvého vzduchu je filtr M5 (volitelně M7). Přístup k nim je po vytažení servisního víka filtrů na čelní straně jednotky. K vyjmutí nejsou třeba žádné nástroje.

Regulace

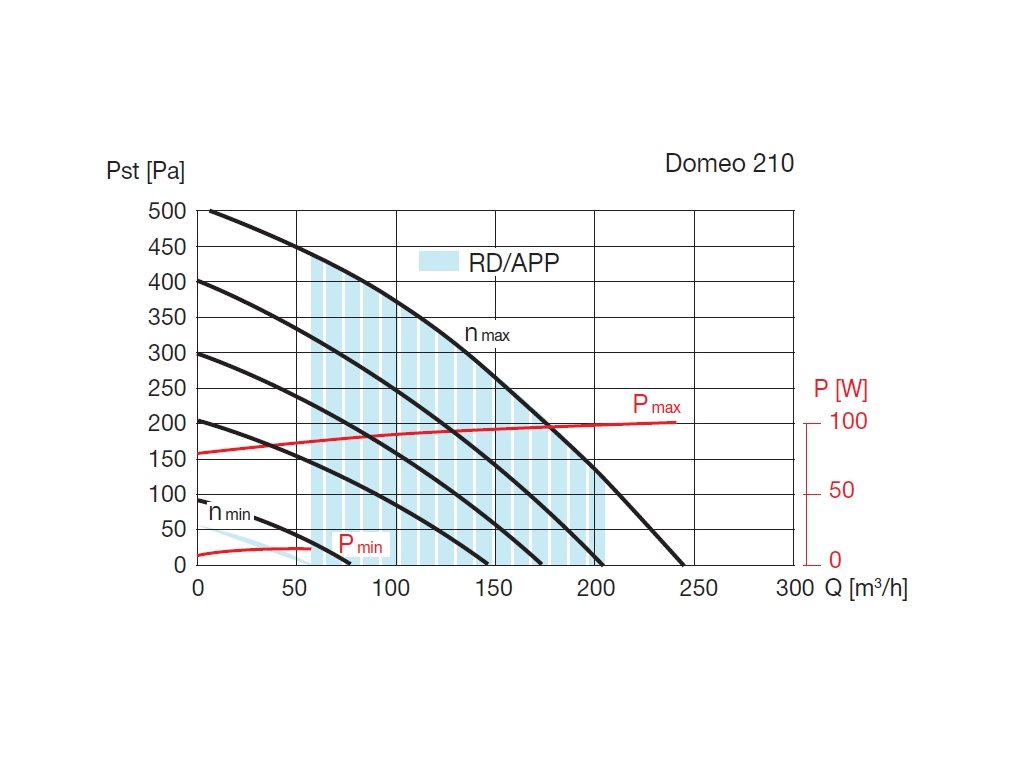

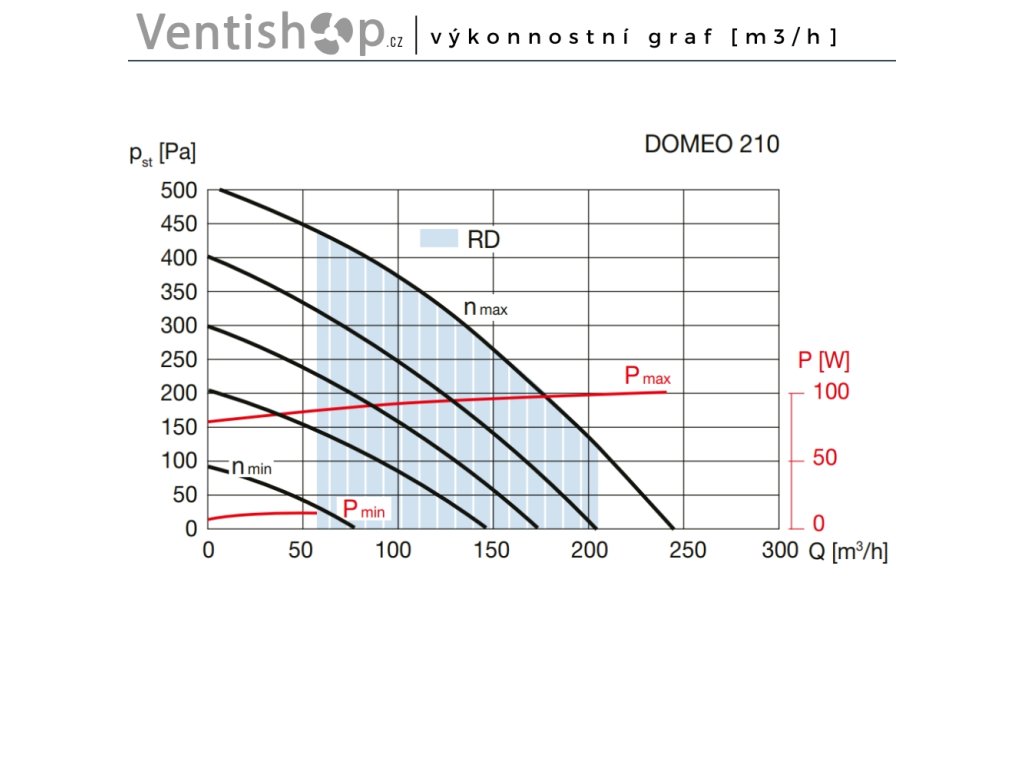

Ve výkonových charakteristikách jsou vyznačeny charakteristiky pro jednotlivé otáčky. Vzdálený ovladač má čtyři potenciometry pro nastavení průtoku standardního, zvýšeného nebo vychlazovacího režimu v letním období. Poslední potenciometr slouží pro nastavení vyvážení režimu větrání. Je možné nastavit režim rovnotlaký, přetlakový nebo podtlakový. Jednotka má analogový vstup 0–10 V pro připojení externích čidel CO2, RH nebo teploty.

Montáž

Montáž je standardně ve svislé poloze, pro montáž na stěnu je nutno dodržet výšku minimálně 300 mm nad podlahou. Je potřeba zachovat dostatečně volný prostor před jednotkou, aby bylo možné vyjmout filtry nebo otevřít víko a čistit výměník. Součástí dodávky je ocelový pozední rám pro uchycení na stěnu. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr na odpadní vedení nebo dešťový svod.

Upozornění

V oblastech, kde jsou teploty často pod -5 °C, se doporučuje na sání čerstvého vzduchu instalovat předehřev vzduchu o odpovídajícím výkonu (např. MBE-AFP 125/0,4). Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální. Výměna filtru se doporučuje minimálně jednou ročně.

Projektování rekuperačních jednotek DOMEO a jejich použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína se řídí platnými předpisy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.
