IKF 450 BP freonový chladič s obtokem

Detailní popis produktu

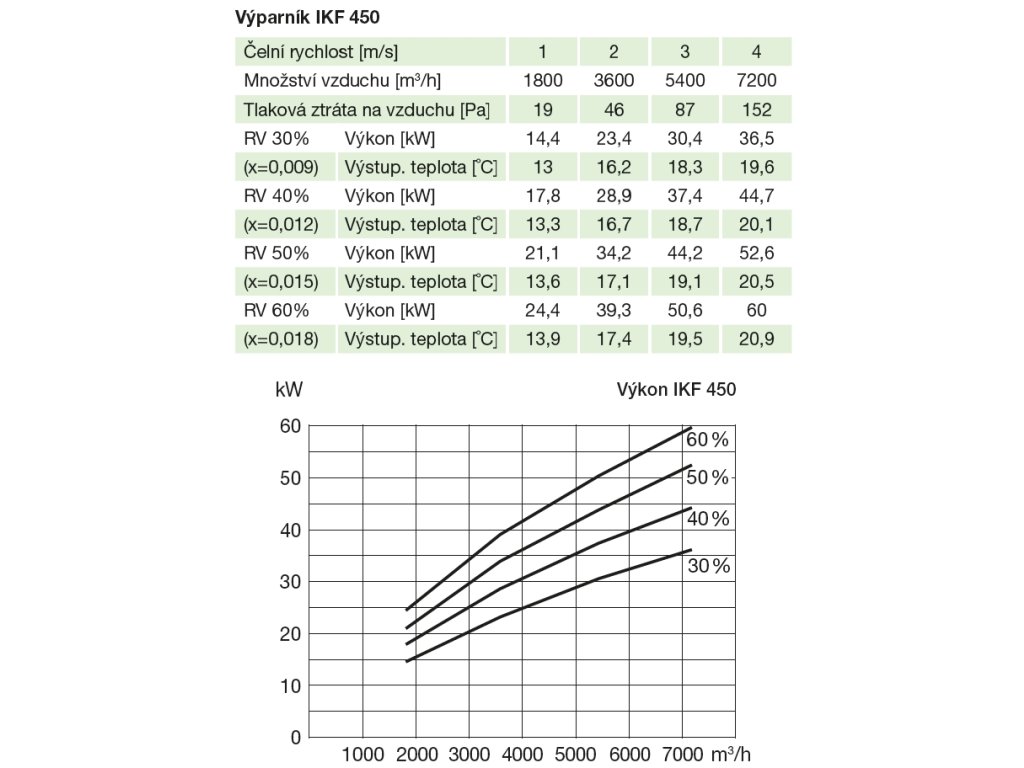

Chladič do potrubí - určený pro jednotky DIRECT AIR, freonový chladič s obtokem, max. chladicí výkon 44,7 kW, plášť z galvanizovaného plechu, hliníkové lamely na měděných trubičkách, provozní tlak do 30 bar, pájené připojení, obsahuje eliminátor kapek, průměr Cu potrubí odvod 35 mm, průměr Cu potrubí přívod 28 mm, průtok 4464 m3/h, montáž výhradně v horizontální poloze, pouze do vnitřního prostředí nad 0 °C, rozměry 1115 × 600 mm (Š×V), hmotnost 43 kg

Související soubory

 Technický, katalogový list  Návod k použití

Přímý výparník pro jednotky DIRECT AIR

IKF chladič s přímým výparníkem je určen pro instalaci do čtyřhranného potrubí ve spojení s jednotkami DIRECT AIR. Slouží k chlazení vzduchu v potrubní trase a je vhodný pro technické vzduchotechnické sestavy, kde je chlazení řešeno pomocí přímého výparu.

Technické provedení chladiče

Plášť chladiče je vyroben z galvanizovaného plechu. Lamely jsou hliníkové a jsou osazené na měděných trubičkách, připojení se provádí pájením. Součástí chladiče je eliminátor kapek, který pomáhá zachytávat kondenzát unášený proudem vzduchu.

Provozní tlak a připojení

Chladič je použitelný do provozního tlaku 30 bar, tedy 3 MPa. Propojení výparníku se zdrojem chladu se provádí pomocí izolovaného měděného potrubí. Chladicí výkon se reguluje spínáním kondenzační jednotky v režimu START-STOP.

Podmínky pro montáž

Přímé chladiče mohou být instalovány pouze ve vnitřním prostředí, kde je teplota trvale nad 0 °C. Montáž je možná výhradně v horizontální poloze. Při instalaci je nutné počítat s vypouštěním a plněním soustavy a zároveň ponechat dostatečný přístup pro servis.

Filtrace a umístění v sestavě

Před chladič musí být vždy instalován vzduchový filtr, který chrání výměník před znečištěním. Chladič se doporučuje zařadit za ohřívač. Toto uspořádání pomáhá zajistit vhodnější provozní podmínky a snižuje riziko zanášení výměníku.

Rychlost vzduchu v potrubí

Rychlost vzduchu v potrubí nesmí překročit 4 m/s. Při vyšší rychlosti je nutné po konzultaci s technickým oddělením EDV doplnit další eliminátor kapek. Správná rychlost proudění je důležitá pro bezpečné odvádění kondenzátu i stabilní funkci chladiče.

Odvod kondenzátu

V rámci návrhu je nutné chladič dimenzovat s ohledem na množství vznikajícího kondenzátu. Odvod kondenzátu musí být řešen přes pachový sifon, který je třeba pravidelně kontrolovat kvůli možnosti vysychání. Současně je nutné zajistit dostatečnou výšku vodního sloupce pro překonání tlakové ztráty sifonu.

Návrh pachového sifonu

Pro orientační určení minimálního bezpečného rozdílu hladin v sifonu lze vycházet z celkového tlaku ventilátoru Pt v mm vodního sloupce. Tato hodnota se navýší přibližně o 50 %, čímž vznikne doporučená výška vodního sloupce v sifonu. Správný návrh omezuje riziko vyfouknutí nebo vysátí pachového uzávěru tlakem ventilátoru.

Požadavky na proudící vzduch

Procházející vzduch nesmí obsahovat pevné, vláknité, lepivé ani agresivní příměsi. Vzduch musí být také bez chemických látek, které způsobují korozi použitých materiálů. Nevhodné jsou zejména látky narušující hliník, měď a zinek.

Snížení tlakových ztrát

Pro snížení tlakových ztrát a tím i provozních nákladů se doporučuje používat chladiče s obtokem vzduchu kolem výparníku. Toto provedení je označováno jako typ IKFxxBP. Vhodná volba varianty pomáhá zlepšit provozní účinnost celé vzduchotechnické sestavy.

Správný směr proudění

Chladič musí být nainstalován do potrubní trasy tak, aby proudění vzduchu odpovídalo směru šipky na skříni chladiče. Při opačné montáži není kondenzát správně sváděn do jímače a může vytékat mimo chladič. Správná orientace je proto zásadní pro bezpečný a spolehlivý provoz.

Ochrana proti namrzání

Pro spolehlivou funkci chladiče je nutné zajistit ochranu proti namrzání. Podle konkrétního provozu může být potřeba také regulace výkonu nebo odmrazovací cyklus. Tato opatření chrání výměník a pomáhají udržet stabilní provoz zařízení.
