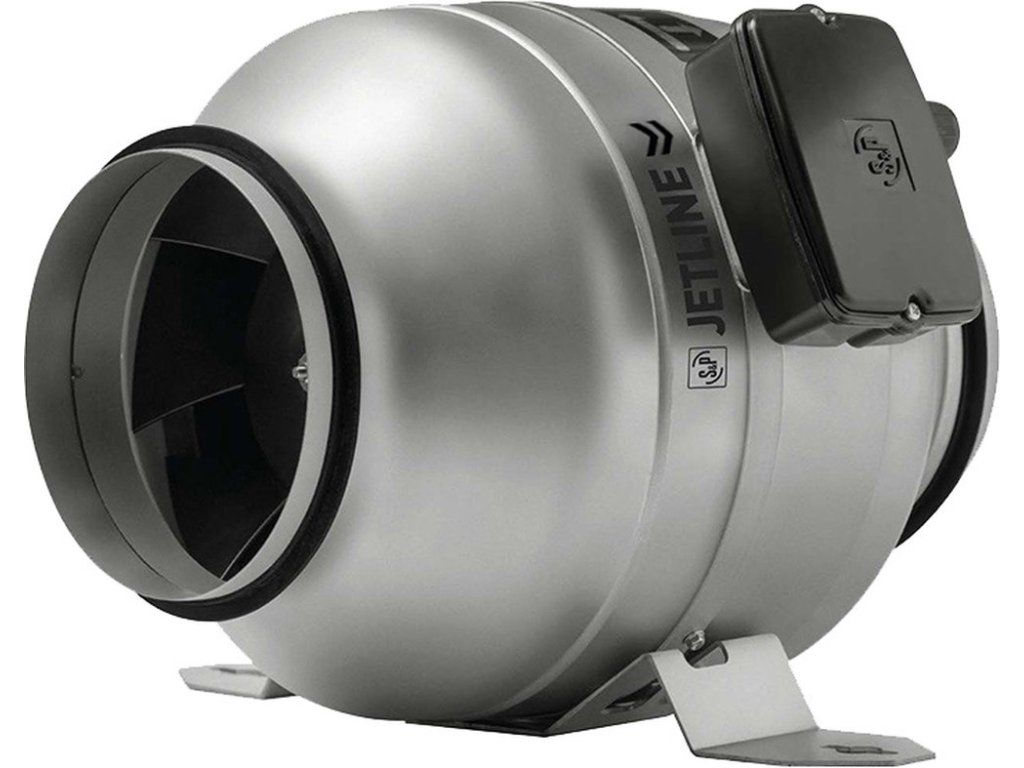

Soler & Palau JETLINE 250 diagonální potrubní ventilátor
Kód: V19433
Související produkty
Detailní popis produktu
Ventilátory jsou určeny k odvětrání rodinných domů, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s inteligentním čidlem AIRSENS-RH nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.Skříň
Skříň je vylisována z ocelového pozinkového plechu. Kompaktní nízkoprofilový design. Na hrdlech pro připojení potrubí je gumové těsnění, na výtlaku je integrovaný difuzor zlepšující účinnost a snižující hluk.
Oběžné kolo
Oběžné kolo je vyrobeno z ABS plastu, jeho optimalizovaný design zvyšuje výkon a snižuje hluk.
Motor
Jednofázový asynchronní motor s vnějším rotorem a tepelnou ochranou. Napětí 220-240 V, 50/60 Hz (JETLINE 315 pouze 50 Hz), Třída izolace F, krytí IP44. Pracovní teplota -20 °C až +60 °C.

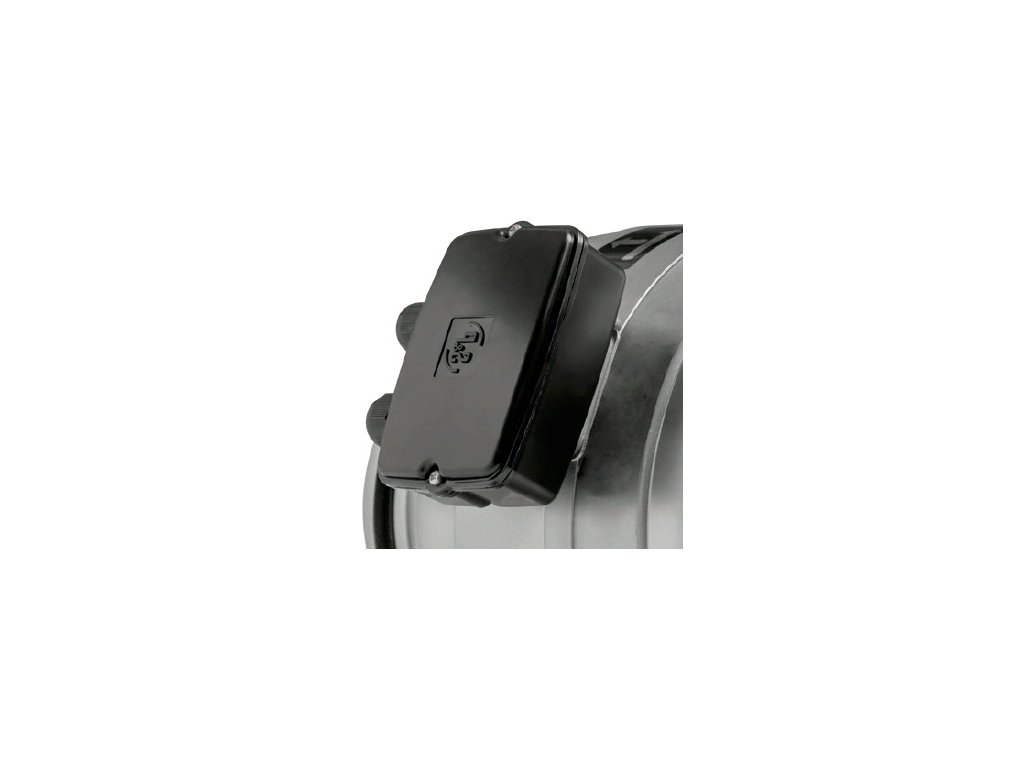

Svorkovnice
Svorkovnice je z černého plastu, je pevně umístněna na skříni ventilátoru.
Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory.

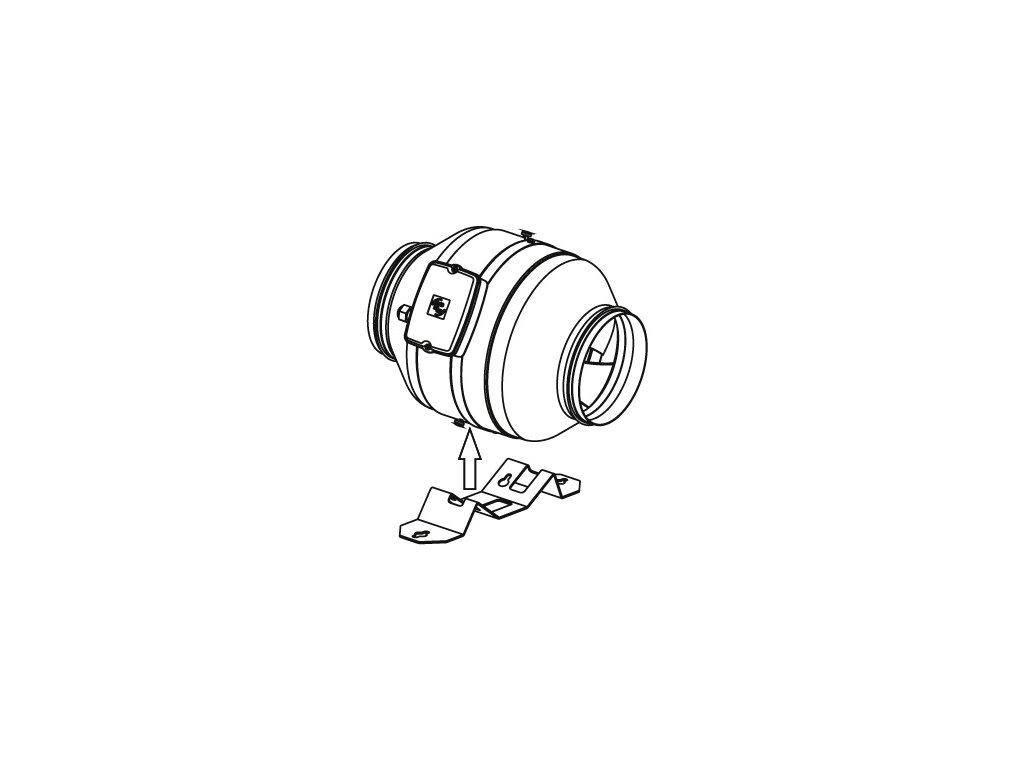

Montáž
Montáž ventilátoru se provádí pomocí montážní konzole (součást dodávky) v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny

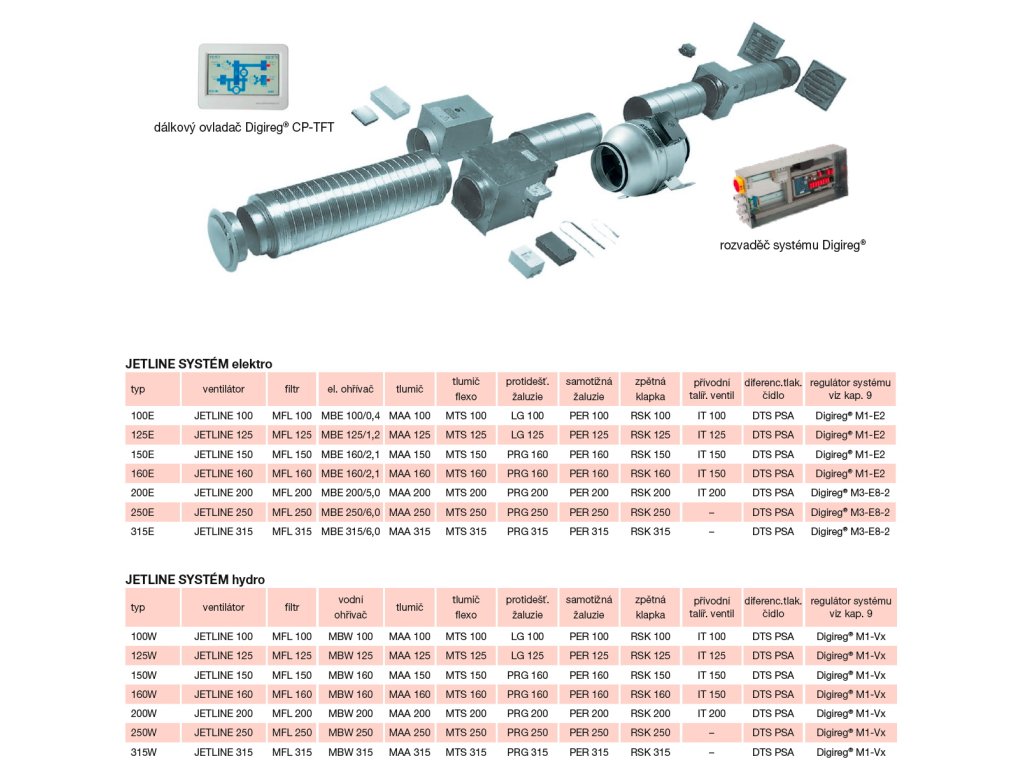

Ventilátory jsou určeny k odvětrání rodinných domů, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s inteligentním čidlem AIRSENS-RH nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
Doplňkové parametry
| Kategorie: | Diagonální ventilátory Soler & Palau JETLINE do kruhového potrubí |
|---|---|
| Hmotnost: | 6.5 kg |
| Průměr potrubí (připojení) [mm]: | 250 |
| Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 1001-2000 |
| Kategorie příkonu [W]: | 101-500 |
| Napětí: | 230 V |

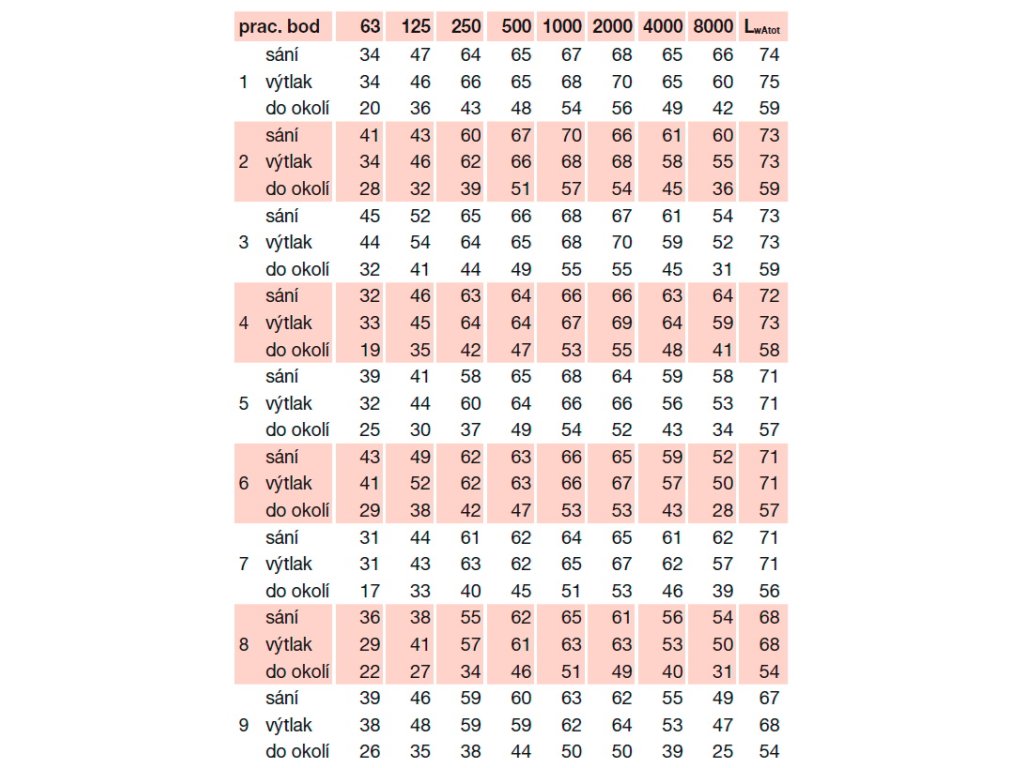

| Akustický tlak (hlučnost) (dB(A)): | 59/45/58 |
| ? Krytí: | IP 44 |
| Kuličková ložiska: | Ano |
| Materiál: | Kov, Ocel, Ocel, pozink, Ocel, korozivzdorná, Ocel, galvanizovaná |
| Otáčky (min-1): | 2710 |
| Proud (A): | 0,7 |

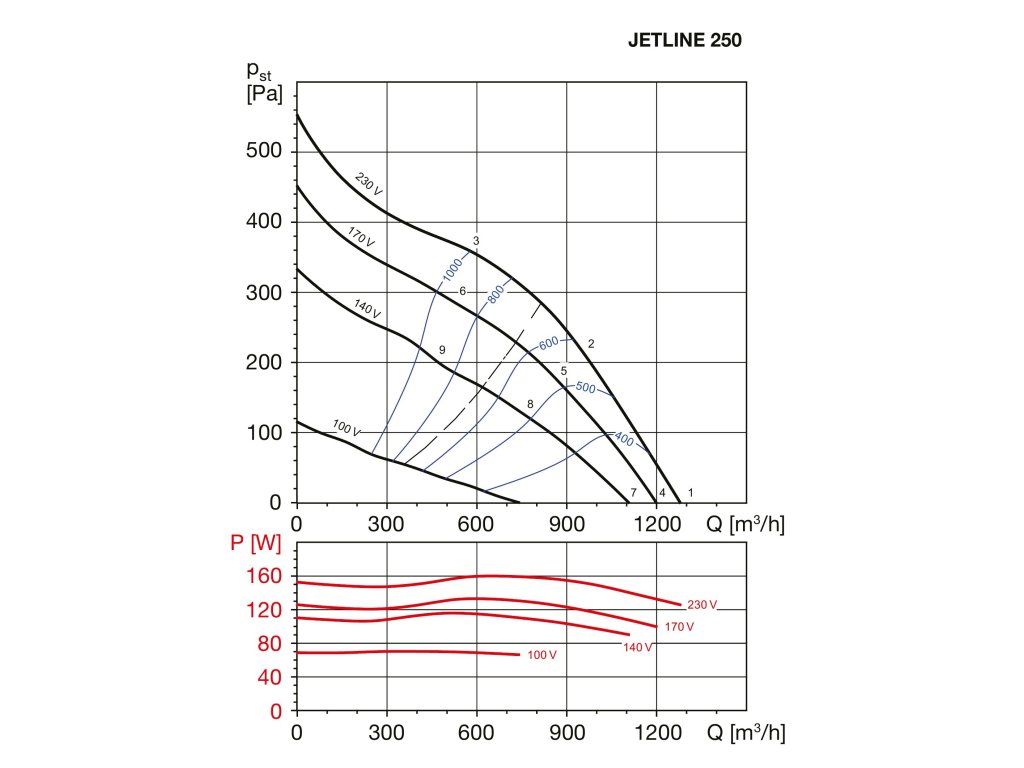

| Průtok (0 Pa) (m3/h): | 1280 |
| Teplota (°C): | -20 až +60 |
| Výkon (W): | 160 |
| Typ konstrukce: | Diagonální |
| Motor: | AC |
| Umístění: | Do potrubí |
| Hmotnost (kg): | 6,5 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |

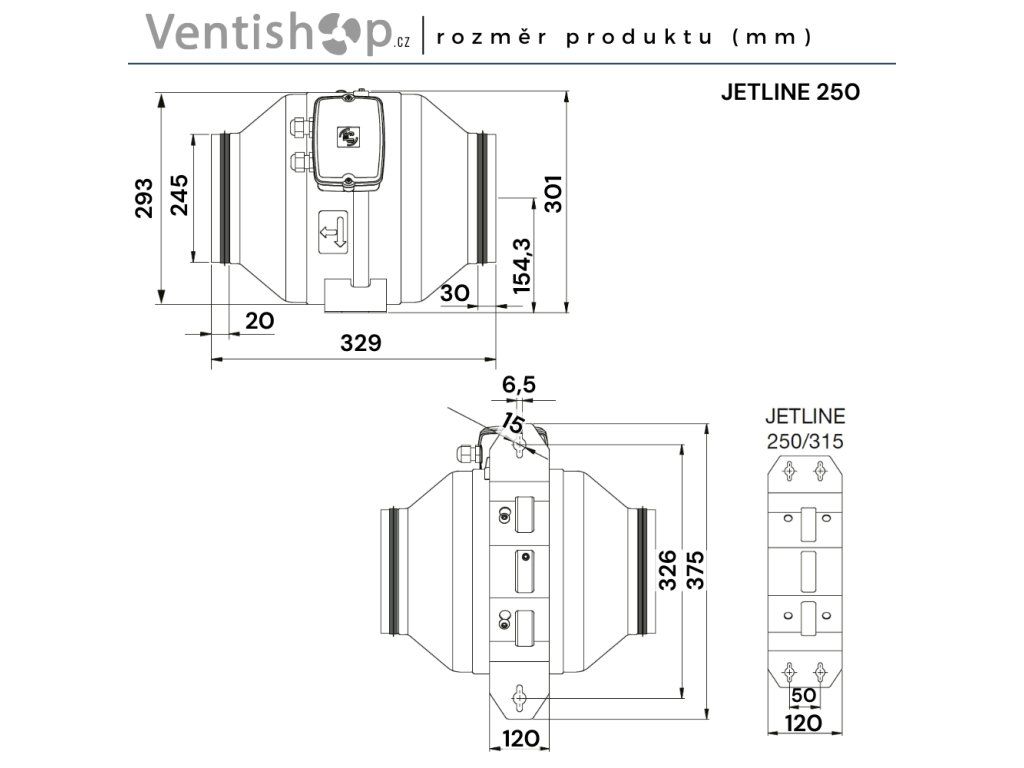

| Rozměr A: | 329 |
| Rozměr H: | 154,3 |
| Rozměr K: | 6,5 |
| Rozměr Průměr D: | 245 |
| Rozměr I: | 50 |
| Rozměr C2: | 301 |
| Rozměr E: | 326 |
| Rozměr J: | 15 |
| Rozměr G: | 120 |
| Rozměr C1: | 293 |
