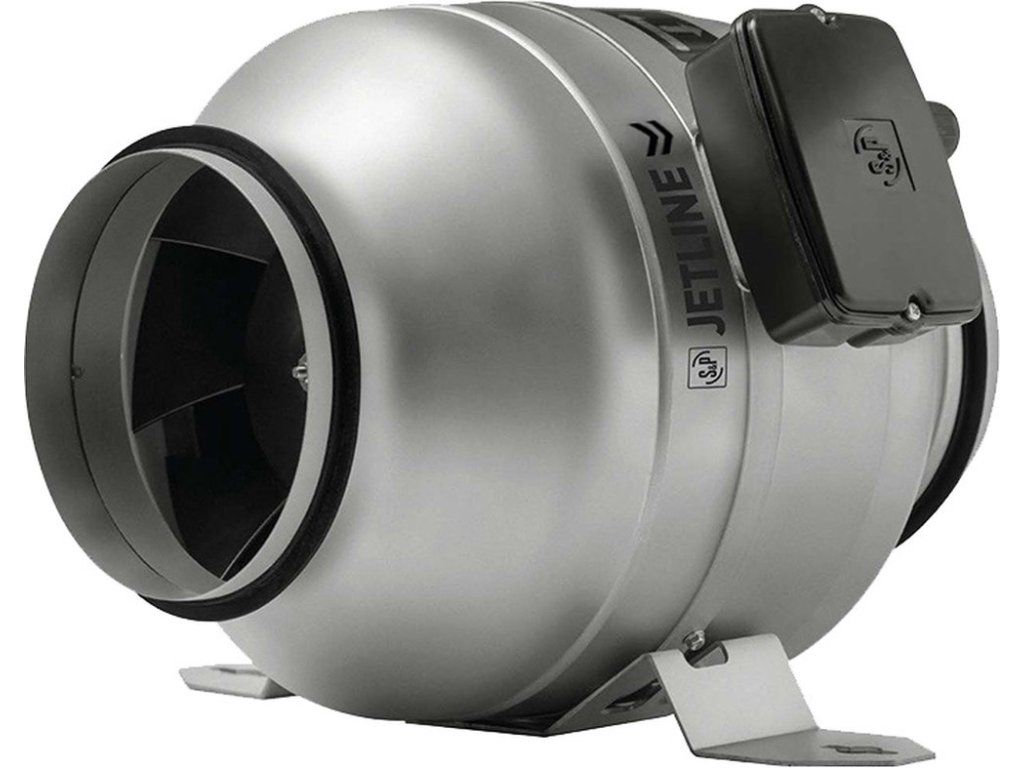

Soler & Palau JETLINE 200 diagonální potrubní ventilátor
Kód: V19432
Související produkty
Detailní popis produktu
Kvalitní ventilátor z ocelového pozinkového plechu, s kompaktním nízkoprofilovým designem. S jednofázovým AC motorem 230 V / 50 Hz s tepelnou ochranou. Krytí IP44, vhodné pro provoz s teplotou vzduchu až 60 °C. Hrdla jsou opatřena těsněním.
Související soubory
Katalogový list
Návod k použití / instalaci
Technical catalogue
Users manual
Konstrukce
Skříň je vylisována z ocelového pozinkového plechu. Kompaktní nízkoprofilový design. Na hrdlech pro připojení potrubí je gumové těsnění, na výtlaku je integrovaný difuzor zlepšující účinnost a snižující hluk.
Oběžné kolo je vyrobeno z ABS plastu, jeho optimalizovaný design zvyšuje výkon a snižuje hluk.
Motor a svorkovnice
Jednofázový asynchronní motor s vnějším rotorem a tepelnou ochranou. Napětí 220-240 V, 50/60 Hz (JETLINE 315 pouze 50 Hz), Třída izolace F, krytí IP44. Pracovní teplota -20 °C až +60 °C.
-
Svorkovnice
je z černého plastu, je pevně umístněna na
skříni ventilátoru
Regulace otáček
Regulace otáček je možná. Elektronickými nebo transformátorovými regulátory.
Montáž
Montáž ventilátoru se provádí pomocí montážní konzole (součást dodávky) v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Ventilátory jsou určeny k odvětrání rodinných domů, sociálních zařízení, kanceláří a provozoven.
Doplňkové parametry
| Kategorie: | Diagonální ventilátory Soler & Palau JETLINE do kruhového potrubí |
|---|---|
| Hmotnost: | 5.6 kg |
| EAN: | 8413893394675 |
| ? ⚪️🔵 Průměr potrubí (mm): | 200 |
| 📂💨 Kategorie průtoku vzduchu (0 Pa) (m³/h): | 1001-2000 |
| 📂⚡ Kategorie příkonu (W): | 101-500 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 55 |
| ? 💧🔒 Krytí: | IP 44 |
| ⚙️ Kuličková ložiska: | Ano |
| 🪨 Materiál: | Kov, Ocel, Ocel, pozink, Ocel, korozivzdorná, Ocel, galvanizovaná |
| Otáčky (min-1): | 2630 |
| Proud (A): | 0,5 |
| Průtok (0 Pa) (m3/h): | 1080 |
| Výkon (W): | 125 |
| 🌀⏹️ Typ konstrukce: | Diagonální |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 5,6 |
| Značka: | Soler & Palau |
| Šířka (mm): | 322 |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Výška (mm): | 281 |
| Rozměr F: | 369 |
| Rozměr B2: | 30 |
| Rozměr B1: | 30 |
| Rozměr C2: | 281 |
| Rozměr J: | 15 |
| Rozměr G: | 100 |
| Rozměr E: | 320 |
| Rozměr C1: | 273 |
| Rozměr Průměr D: | 195 |
| Rozměr I: | – |
