Soler & Palau TD 800/200 SILENT 3V tichý tříotáčkový diagonální ventilátor do kruhového potrubí

Kód: V14370
11 294 Kč 9 334 Kč bez DPH
Skladem
Možnosti doručení
Potrubní tříotáčkový ventilátor TD 800/200 SILENT 3V s plastovým oběžným kolem a kuličkovými ložisky. Kvalitní ventilátor s ultra tichým chodem do potrubí o průměru 200 mm. Průtok 910/780/690 m3/h.

Detailní informace

Detailní popis produktu

Potrubní tříotáčkový ventilátor TD 800/200 SILENT 3V s plastovým oběžným kolem a kuličkovými ložisky. Kvalitní ventilátor s ultra tichým chodem do potrubí o průměru 200 mm. Průtok 910/780/690 m3/h.

Skříň

Skříň je z plastu, skládá se z konzole pro montáž na zeď nebo strop, hlukového absorbéru a motoru. Snadná demontáž motorové části, připevněné pomocí rychloupínacích spon. Připojovací hrdla s gumovým těsněním.

Oběžné kolo

Oběžné kolo je diagonální, vyrobené z plastu.

Motor

Indukční motory pro TD 160–350 SILENT mají dvojí vinutí a dvoje otáčky. Ventilátory TD 500–1000 SILENT 3V mají trojí vinutí a troje otáčky. Motory mají tepelnou pojistku proti přetížení, vinutí má tropikalizační úpravu a izolaci třídy B. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí motoru IP44. Napájecí napětí 230 V/50 Hz.

Svorkovnice

Svorkovnice je na skříni ventilátoru, je otočná o 360° pro připojení kabelu z libovolného směru.

Regulace otáček

Regulace otáček se provádí u motorů s dvojími otáčkami (TD 160–350 SILENT) ve 2 stupních pomocí regulátorů REGUL 2 nebo COM 2, případně regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U motorů s trojími otáčkami (TD 500–1000 SILENT 3V) se regulace provádí pomocí COM 3 nebo INT 4P případně regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace).

Varianty

• TD SILENT – základní provedení (pro potrubí DN 100 až 315)
• TD SILENT T – provedení s nastavitelným doběhem 1 až 30 minut, jednootáčkové (pro potrubí DN 100 až 200)

Montáž

Montáž ventilátoru je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Informace

Ventilátor je nositelem ocenění ČESTNÉHO UZNÁNÍ GRAND PRIX veletrhu FOR ARCH 2010 v kategorii o nejlepší exponát.

Pokyny

Ventilátory typu TD SILENT jsou diagonální ventilátory, určené k montáži do kruhového potrubí. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je třeba skladovat v krytém a suchém skladu. Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO 9001.

Doplňkové parametry

Kategorie: Tiché ventilátory TD SILENT, Potrubní ventilátory do kruhového potrubí, Tiché potrubní ventilátory, Plastové ventilátory do potrubí
Záruka: 5 let
Hmotnost: 8.7 kg
Průměr potrubí (připojení) [mm]: 200
Kategorie průtoku vzduchu (0 Pa) [m3/h]: 501-1000
Kategorie příkonu [W]: 101-500
Napětí: 230 V
? Krytí: IP 44
Kuličková ložiska: Ano
Materiál: Plast
Otáčky (min-1): 2170/1870/1660
Proud (A): 0,50/0,47/0,46

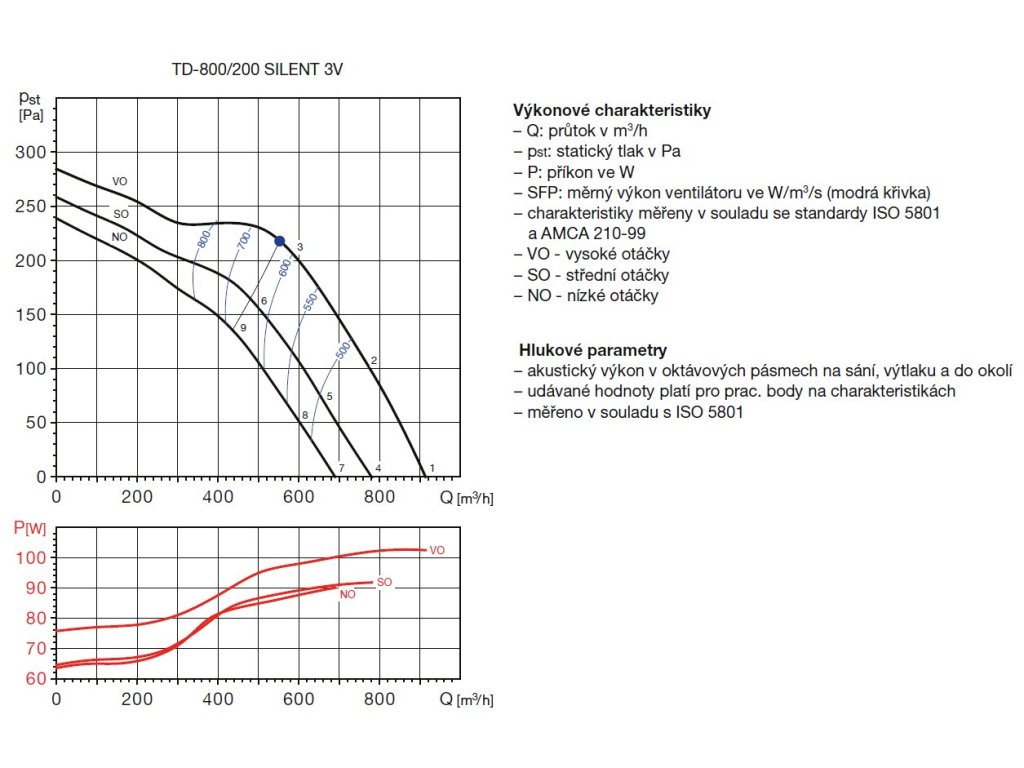

Průtok (0 Pa) (m3/h): 910/780/690
Příkon (W): 102/92/90
Regulátor: REV 1,5, REB 1
Teplota (°C): -20 až +60
Typ konstrukce: Diagonální
Motor: AC
Tichý: Ano
Umístění: Do potrubí
Hmotnost (kg): 8,7
Značka: Soler & Palau
Tvar napojitelného potrubí: Pro kruhové potrubí
Rozměr E: 145
Rozměr H: 164
Rozměr G: 129
Rozměr Průměr B: 198
Rozměr Průměr D: 264
Rozměr C: 327
Rozměr A: 568
Rozměr F: 340
